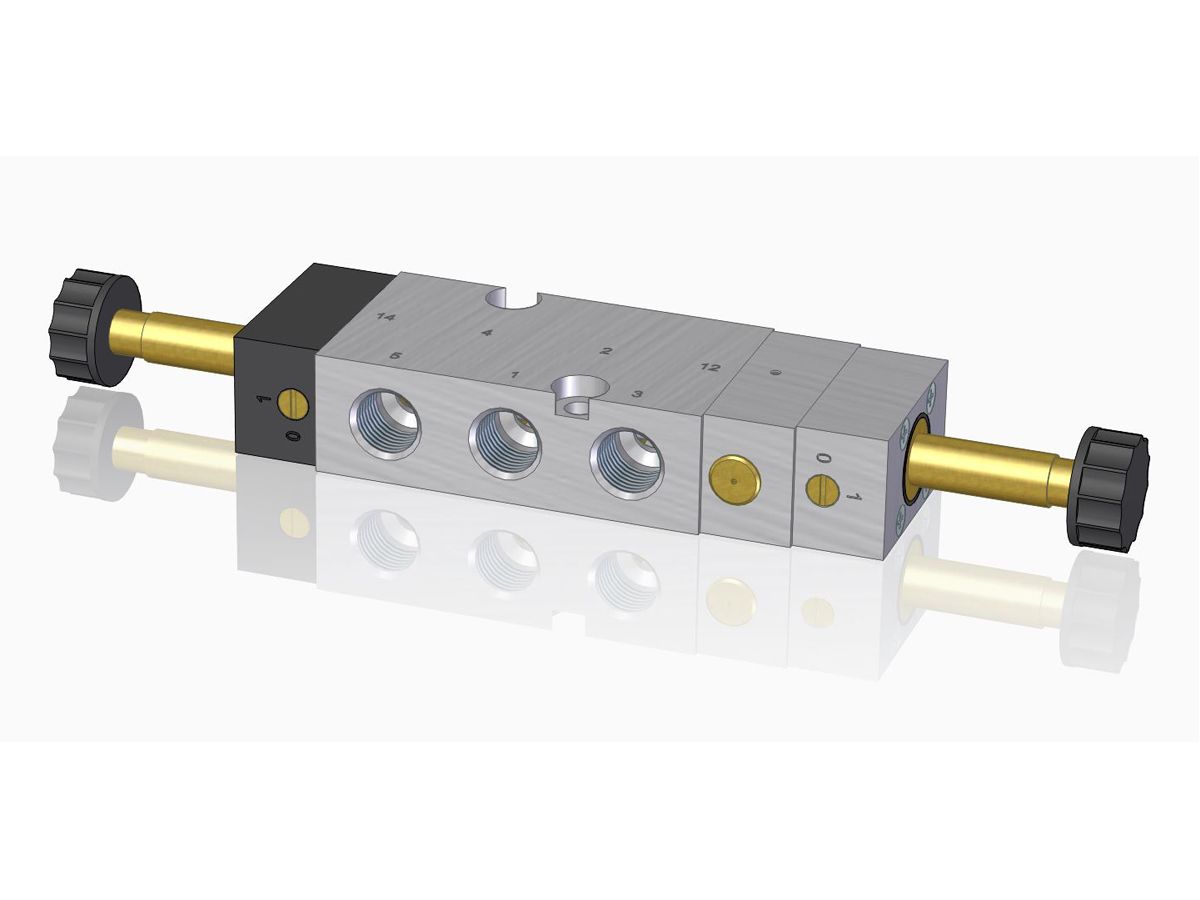

Ähnlich wie das Ventil MNH 534 701 dient dieses 3-Stellungsventil zur Steuerung von doppeltwirkenden Antrieben in Regelfunktionen, keine reinen Auf-Zu-Anwendung. Eine der beiden Vorsteuerungen ist normal offen, d.h. sobald Druckluft am Ventil anliegt, fährt der Kolbenschieber aus der Mitte. Vorteil im Vergleich zum MNH 534 701: die Haltestellung liegt in der Mitte. Um zwischen Öffnen und Halten oder Schließen und Halten zu schalten, muss keine andere Stellung überfahren werden. Dadurch wird eine bessere Regelcharakteristik erreicht.

Die Funktion kann in Ventilen mit und ohne NAMUR-Schnittstelle angeboten werden.

Herausforderung

Doppeltwirkende Drehantriebe sollen in einer Zwischenstellung gehalten werden, bei Ausfall von Strom muss der Antrieb in eine definierte = Fail-safe-Stellung fahren. Ein „Mittelstellung gesperrtes“ Ventil wird gewünscht, da in diesem Fall die die „Schließposition“ überfahren werden muss um von „Halten“ auf „Öffnen“ zu gelangen, und umgekehrt.

Lösung

Ein „Mittelstellung gesperrtes Ventil, bei der eine Vorsteuerung „normal offen“ gestaltet wird. Dadurch fährt der Kolbenschieber nach Anschluss von Druckluft unmittelbar in die Fail-safe-Position. Um in die Halteposition zu gelangen, muss eine Magnetspule bestromt werden, um die der Fail-safe-Position gegenüberliegende Position einzunehmen, sind beide Spulen zu bestromen.

Besonderheiten

Eine Vorsteuerung „normal offen“ gestaltet.
