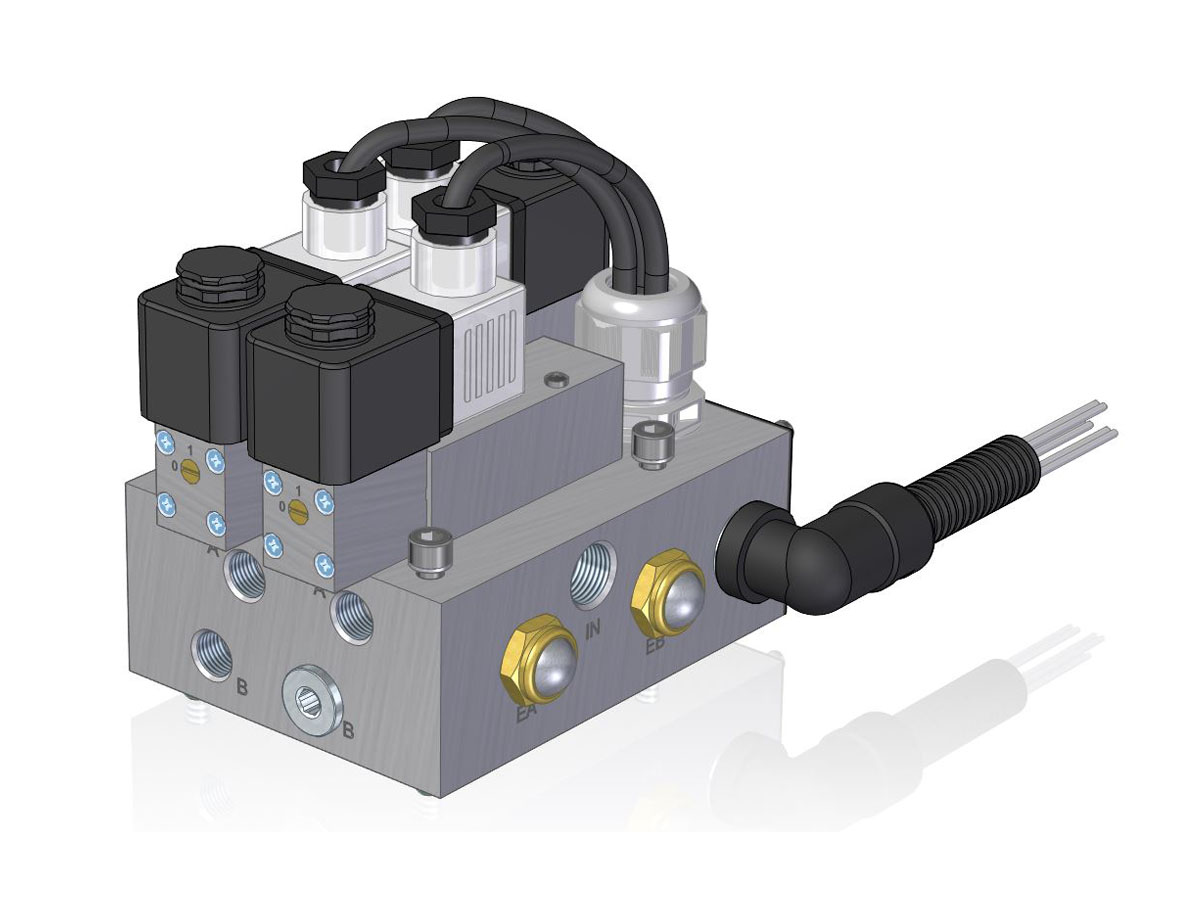

Magnetventilblock Straßenbahnen

| Pneumatikhersteller JOYNER
  • Kategorie: Ventile, Magnetventile, Baugruppen
  • Umgebung/Material: Kalt, Heiß
  • Anwendungsbereich: Schienenfahrzeuge
  • Typ-Nummer: SET 2 502 704 _ _

Herausforderung

Kunde benötigt eine kompakte Steuereinheit für der Knickgelenk bei Straßenbahnen mit einem 5/3-Wege- und einem monostabilen 5/2-Wegeventil. Der elektrische Anschlusskasten soll sich direkt in der Grundplatte befinden. Der Kunde wünscht eine einbaufertige Baugruppe. Temperaturbereich -25 °C bis +70 °C, Bahnmagnet, Integration des Klemmenkastens in die Grundplatte.

Lösung

Weiterführende Informationen

Schienenfahrzeuge-JOYNER-d.pdf

Der elektrische Anschlusskasten wird als Vertiefung in die Grundplatte eingefräst und mit einem Aluminiumdeckel verschlossen. Die Magnetventile, die für diesen Temperaturbereich ertüchtigt wurden, direkt aufgeflanscht. Wir liefern eine komplett verkabelte Baugruppe inklusive Schalldämpfer und Befestigungsschrauben.

Besonderheiten

Eisenbahnmagnet 24 VDC +/- 30%, auf den Temperaturbereich -25 °C bis +70 °C ertüchtigte Ventile.



Diese Lösung ist interessant für Sie?
Sie möchten sich Ihre Sonderlösung entwickeln lassen?

Wir helfen Ihnen gerne dabei, rufen Sie uns an (07150) 913 12-0 oder nutzen Sie das untenstehende Kontakformular. Wir melden uns bei Ihnen.
