Herausforderung

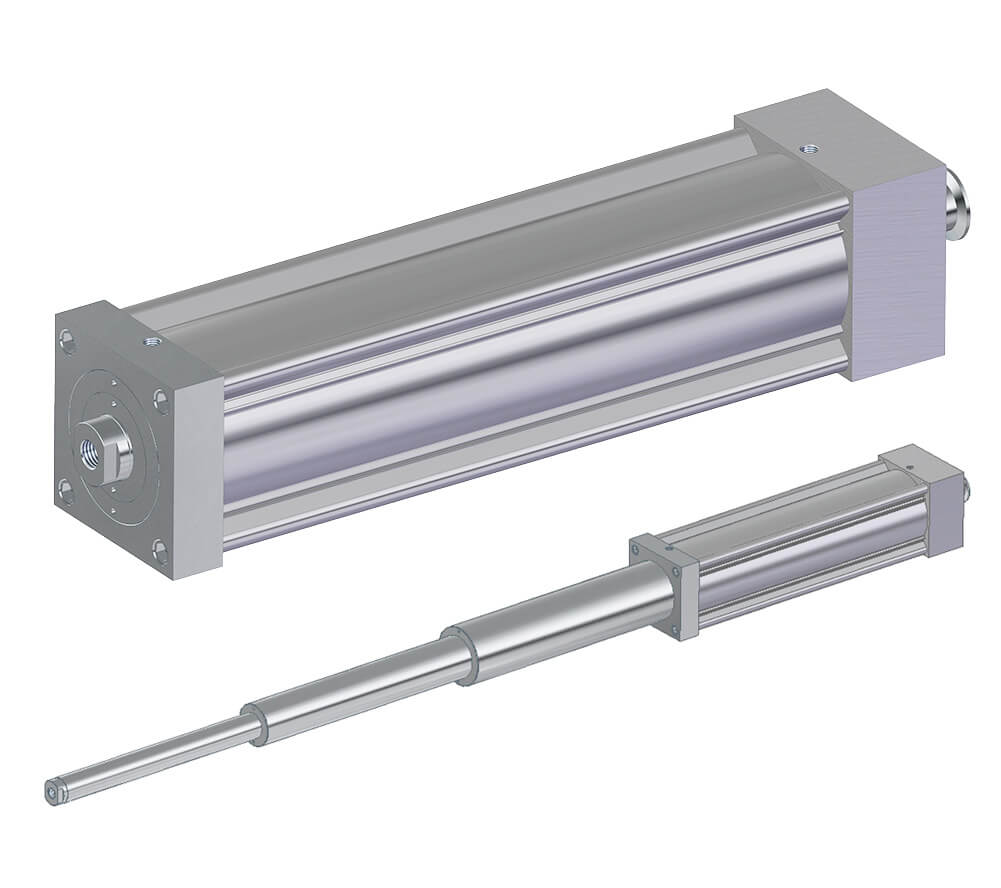

Dieser Teleskopzylinder findet als Sonderlösung für eine Fassreinigungsanlage in der Pharmaindustrie seine Anwendung. Unter aggressiven Bedingungen ist es besonders wichtig, dass die eingesetzten Automatisierungskomponenten höchst robust, zuverlässig und vor allem korrosionsbeständig sind.

Bei der Entwicklung des Teleskopzylinders zeigte sich vor allem eines: Die Details machen den Unterschied. Schon bei der Fertigung der Rohre mussten sowohl innen als auch außen extrem enge Toleranzen in Bezug auf Durchmesser, Rundheit und Oberflächengüte eingehalten werden. Nur so lässt sich ein leichtgängiges, verschleißarmes Ein- und Ausfahren der einzelnen Stufen gewährleisten.

Hinzu kam eine weitere konstruktive Hürde: Die zum Einfahren der Kolbenstange benötigte Druckluft zuverlässig vom Zylinderkopf aus an alle Rohrsegmente zu führen. Das Ergebnis ist ein hochpräzises, robustes Antriebselement, das auch unter anspruchsvollen Bedingungen zuverlässig arbeitet.

Besonderheiten

Der Zylinder wurde mit einer hohlgebohrten Kolbenstange konstruiert, durch welche das Reinigungsmittel geführt wird. Dafür wird die Flüssigkeit am Zylinderdeckel befestigt und über eine Sprühdüse am Kolbenstangenende gleichmäßig verteilt.
