Zylinder-Ventileinheit einfachwirkend fein regelbar

 | Pneumatikhersteller JOYNER
  • Kategorie: Zylinder, Baugruppen
  • Umgebung/Material: Kalt, Heiß
  • Anwendungsbereich: Prozessautomatisierung
  • Typ-Nummer: ZVE-KKEMIZS-200/43

Einfachwirkender Kompaktzylinder, Zugstangenausführung. Kolben-Ø 200mm Hub 43mm mit 12000N Federkraft. Normbasierender Kompaktzylinder mit verstärkter Federrückstellung. Feder auf der Deckelseite eingebaut. Zur Ventilsteuerung von chemischen Reaktoren.

Herausforderung

Mit einem Federzylinder einen Membranantrieb zu ersetzen.

Lösung

Weiterführende Informationen

Zylinder-Ventil-Einheit-Joyner.pdf

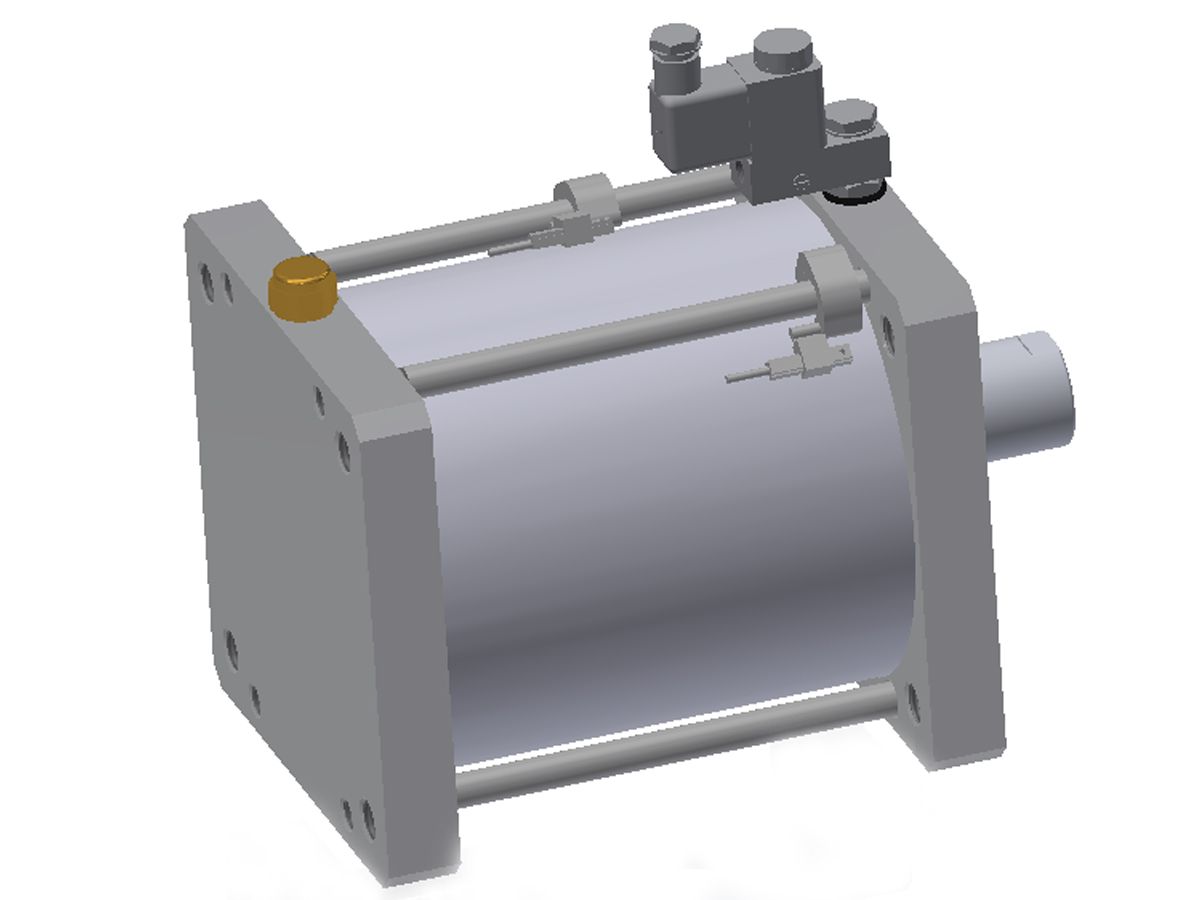

Zylinder-Ventileinheit bestehend aus  einem Kompaktzylinder mit großem Durchmesser und deutlich verstärkter Feder in Zugstangenausführung. Steuerung über ein direktgesteuertes 3/2-Wege Magnetventil mit kleiner Nennweite für feine Regelcharakteristik.
